Терморегулятор трехканальный ТК-7 цифровой с недельным программатором с датчиком DIN-рейка DigiTOP

Терморегулятор трехканальный ТК-7 цифровой с недельным программатором с датчиком DIN-рейка DigiTOP

Трехканальный цифровой регулятор температуры ТК-7 (далее - терморегулятор) предназначен для управления электрическим котлом в недельном режиме.
Регулирование температуры осуществляется путем обработки информации, получаемой от датчиков воздуха, подающей и обратной трубы электрокотла.
Применение терморегулятора позволяет снизить расход электрической энергии и получить наиболее благоприятный температурный режим в отапливаемом помещении. Производитель имеет право вносить изменения в конструкцию и электрические схемы терморегулятора не ухудшающие его метрологические и технические характеристики.

2. Технические характеристики
Диапазон измерения температуры по всем датчикам: -50°С...+125°С, шаг: 1°С
Диапазон регулировки температуры по Подаче и Обратке: 0 °С...+85 °С, шаг: 1 °С
Погрешность измерения: не более 0,5 °С
Зона гистерезиса (At): - воздух - вода («подача», «обратка») 1°С...90С 1 °С...20 °С
Выходы: НАСОС НАГРЕВ Активная нагрузка - 900 Вт Реактивная нагрузка -150 Вт
Напряжение питания: ~220 (±10%)В, 50Г ц
Потребляемая мощность: не более 5 Вт
Диапазон регулировки температуры по датчику воздуха: +15°С...+35°С, шаг: 1°С
Диапазон установки времени ра- боты насоса: 1...10 мин, шаг:1 мин
Корпус на DIN-рейку 6 модулей по 17,5 мм

3. Комплектность
• Трехканальный электронный терморегулятор ТК-7 —1шт.
• Цифровой интегральный датчик температуры типа DS18B20, длина соединительного кабеля 2м —3 шт.
• Руководство по эксплуатации _1 шт
• Упаковка _1

4. Указание мер безопасности
По способу защиты от поражения электрическим током терморегулятор соответствует классу 2 по ГОСТ 12.2.007-75.
В терморегуляторе используется опасное для жизни напряжение. При устранения неисправностей, техническом обслуживании, монтажных работах необходимо отключить терморегулятор и подключенные к нему устройства от сети.
Терморегулятор предназначен для эксплуатации во взрывобезопасных помещениях.
Не допускается попадание влаги на входные контакты клеммных блоков и внутренние электроэлементы терморегулятора. Запрещается использование терморегулятора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.
Монтаж и техническое обслуживание терморегулятора должны производиться квалифицированными специалистами, изучившими настоящее руководство по эксплуатации.
При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей» и «Правил
техники безопасности при эксплуатации электроустановок потребителей».

5. Устройство и принцип работы
В терморегуляторе используются микроконтроллер, часы реального времени с питанием от литиевой батарейки и цифровые датчики температуры.
Для управления нагревом и насосом необходимоиспользовать контактор соответствующей мощности

Установки пользователя вводятся в прибор с помощью кнопок, расположенных на передней панели устройства справа от индикатора.

Внешний вид прибора приведен на Рис. 1.


Назначение кнопок

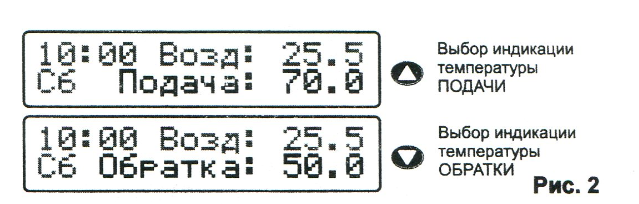

А-В— кнопки «больше»-«меныие». При каждом нажатии этих кнопок осуществляется увеличение или уменьшение значений выбранного параметра. В режиме РАБОТА с помощью кнопок
можно выбрать индикацию температуры Подачи или Обратки.
(Рис. 2)
С— кнопка предназначена для входа в режим НАСТРОЙКА или ПРОГРАММАРОВАНИЕ, а также перехода между устанавливаемыми параметрами.

Назначение контактов прибора

6. Порядок работы

При эксплуатации прибора его функционирование осуществляется в одном из трех режимов: РАБОТА НАСТРОЙКА или ПРОГРАММИРОВАНИЕ
Режим РАБОТА является основным режимом, в который прибор автоматически входит при включении питания. В нем индицирует значение текущего реального времени, день недели,
измеряемой температуры воздуха, температуры теплоносителя
в подающей или обратной трубе.
Информация представленная на табло:
• время ЧЧ:ММ (текущее время);
• день недели, Дн;
• температура податчику №1 (Воздух), °С;
• температура по датчику №2 (Обратка), °С или по
, датчику №3(Подача), °С

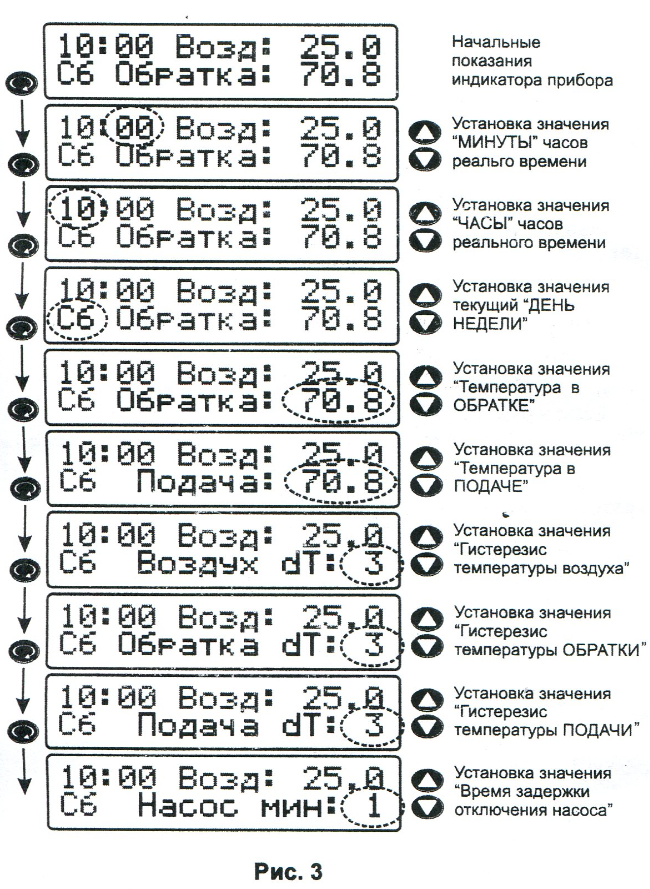

Режим НАСТРОЙКА позволяет выставить значения текущего времени и параметров терморегулирования электрокотла. Кнопкой С последовательно выбирается необходимый параметр, значение которого будет мигать на индикаторе. Последовательность установки параметров показана на Рис. 3

Значение параметра «Температура воздуха» устанавливается в режиме ПРОГРАММИРОВАНИЕ.
Если в режиме НАСТРОЙКА пауза между нажатием кнопок превысит 10 сек, произойдет автоматический переход в режим РАБОТА.
Измененные параметры сохраняются в энергонезависимой памяти.

Для входа в режим ПРОГРАММИРОВАНИЕ нажимаем и удерживаем более 10 сек кнопку С. Параметры выбираются последовательно нажатием этой же кнопки. С помощью кнопок А и В выбираем необходимое значение параметра.

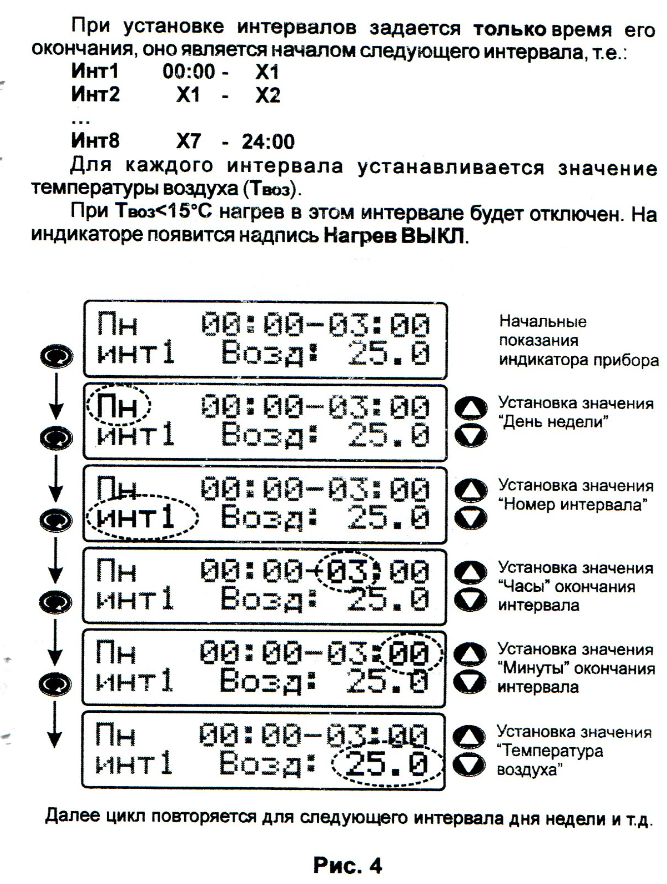

Последовательность выбора устанавливаемых параметров приведена на Рис 4.
Если в режиме ПРОГРАММИРОВАНИЕ пауза между нажатием кнопок превысит 10 сек, произойдет автоматический переход в режим РАБОТА.
Каждый день недели разделен на 8 интервалов. Первый интервал начинается в 00:00. Дискретность установки времени 1 минута.

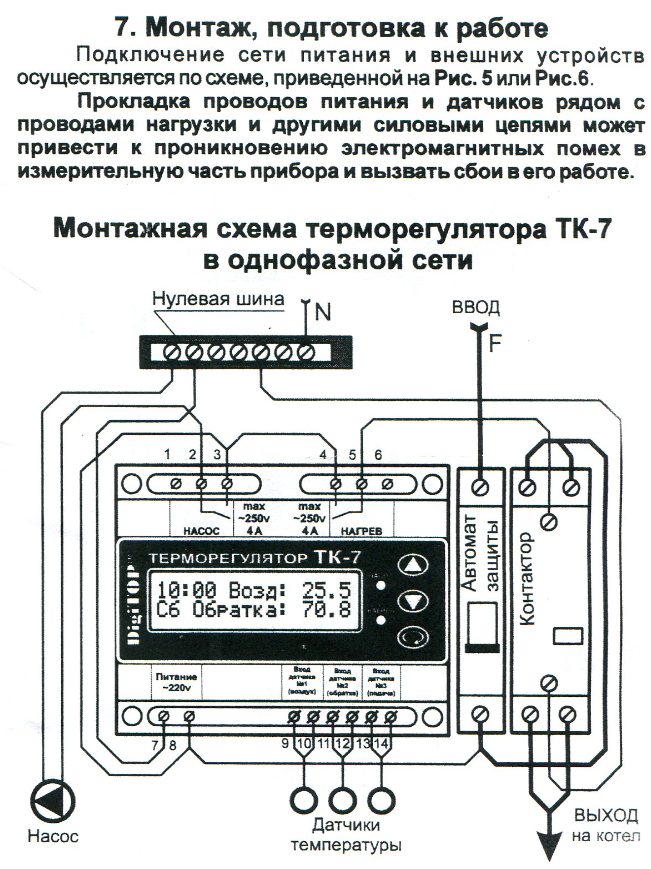

8. Техническое обслуживание
Техническое обслуживание терморегулятора производится не реже одного раза в шесть месяцев.
Необходимо контролировать крепление терморегулятора на DIN-рейке, состояние электрических соединений, а также удалять пыль с клеммных колодок.

9. Правила хранения
Терморегуляторы в упаковке предприятия изготовителя должны храниться в отапливаемых хранилищах при температуре от +5С до +50С и относительной влажности воздуха
до 85% при температуре 25С.
В помещении для хранения не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

10. Перечень возможных неисправностей и методы их устранения
