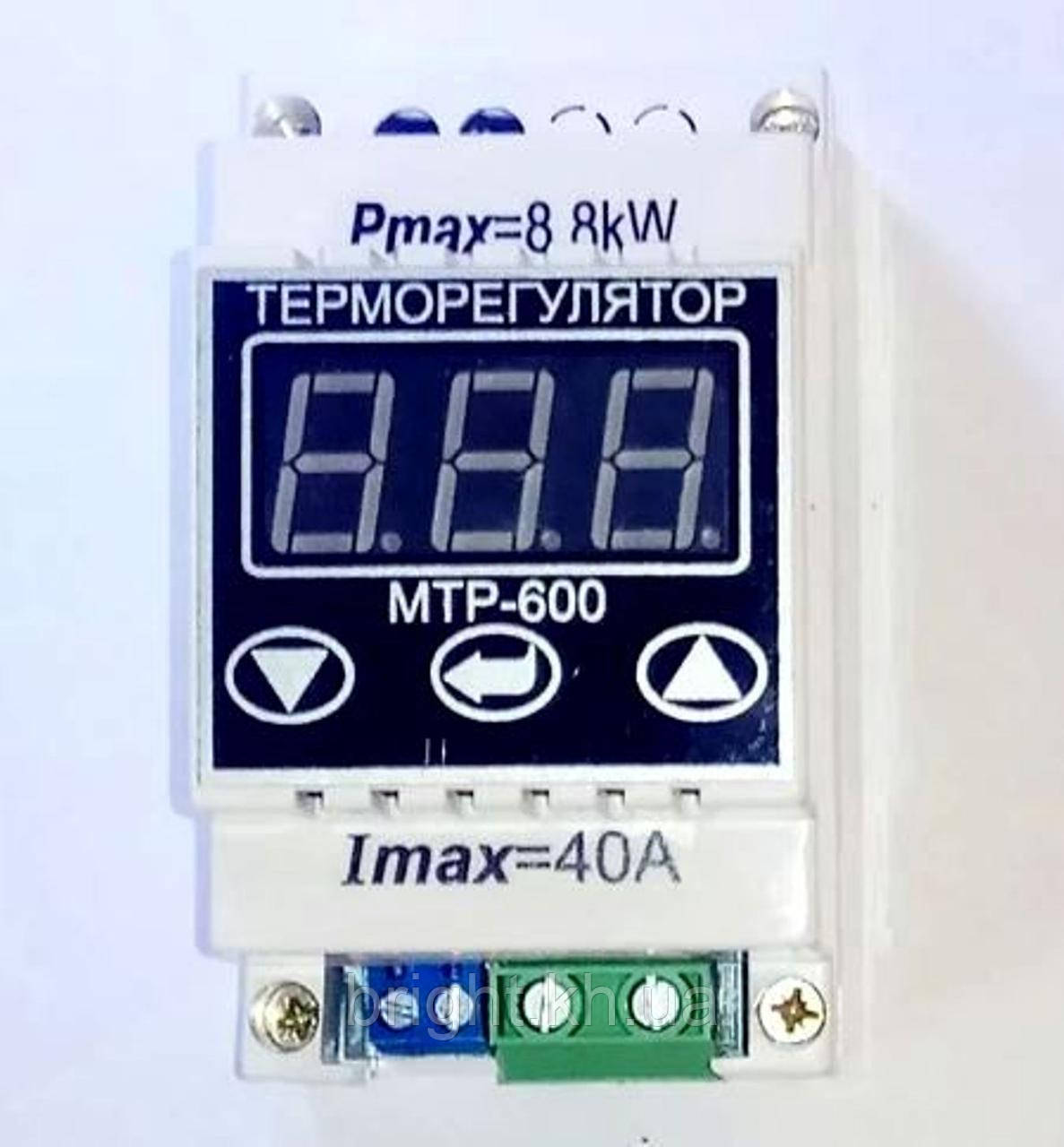

Цифровий Терморегулятор термопарный МТР-600 (до +600°С) 40А (8,8 кВат) Digi Cop Харків

Технічні характеристики:
Напруга живлення: 150-280 В змінного струму;
Споживана потужність: не більше 5 Вт;
Діапазон вимірюваної і регульованої температури*: від -30°С до +600°С(K) + 600°С(L);
Тип термопари: ТХА (K), TXK (L);
Точність виміру температури: 5%;
Крок завдання температури 1°С;
Основна приведена похибка вимірювання: 5 %;
Час вимірювання: 1 сек.;
Число розрядів індикатора: 3;
Максимально допустима комутована потужність: 8,8 кВт;
Пристрій керування навантаженням: електромагнітне реле;
Режими роботи - нагрівання;
Маса: не більше 0,3 кг;

*Максимальна вимірювана температура залежить від діаметру дроту застосовуваної термопари.

Техніка безпеки:
Забороняється експлуатація з пошкодженою ізоляцією і проводом термопари. Не занурювати термопару у воду, т. к. він не герметичний. Не розбирати і не проводити ремонт терморегулятора в підключеному стані.

Інструкція з експлуатації:
Встановіть терморегулятор на DIN-рейку і підключіть його згідно зі схемою, на корпусі приладу.

Підключіть термопару до контактів SENSOR, дотримуйтесь полярності підключення термопари! Подайте харчування на терморегулятор. Через кілька секунд, терморегулятор, буде показувати температуру в місці спаю термопари.

Перевірте правильність підключення термопари, при нагріванні точки спаю термопари показання повинні збільшуватися. Якщо показання не змінюються, то чи немає електричного контакту одного або обох проводів термопари і клем терморегулятора, або ж дроти термопари закорочуються де-небудь внаслідок перекручення або перегинів проводу термопари.
Якщо при нагріванні спаю термопари показання терморегулятора зменшуються, це означає, що термопара підключена невірно і її проводу необхідно підключити навпаки.
При обриві термопари на індикатор виводиться повідомлення ObP.

Для налаштування терморегулятора потрібно натиснути середню кнопку ENTER. При натисканні на кнопку, на індикатор виводиться символи настроюваний параметр, а при наступному натисканні - його значення.
Кнопками ВГОРУ і ВНИЗ ці значення можна змінити.

Параметри представлені в наступній послідовності : t° - температура, GiS - гістерезис, Cor - корекція, CoF - коефіцієнт підсилення сигналу термопари, tiP - тип термопари, при наступному натисканні кнопки, на індикатор будуть виведені символи HHH і значення максимальної температури за минулий час, потім символи LLL і значення мінімальної температура за минулий час. Якщо, під час індикації цих даних, одночасно натиснути кнопки ВГОРУ і ВНИЗ, то, на індикаторі, з'являться символи EEE, а значення мінімальної та максимальної температур, за минулий час, будуть стерті з пам'яті та їх реєстрація почнеться з поточного моменту часу.

Cor - корекція необхідна для компенсації різниці температур холодного спаю термопари (точка підключення подовжувальних проводів до термопари) і температури терморегулятора, якщо холодний спай знаходиться не в безпосередній близькості від терморегулятора.

CoF - коефіцієнт підсилення сигналу термопари (стандартне значення 83,6). При зміні параметрів термопари (старіння, окислення) можливо буде потрібно регулювання коефіцієнта посилення підсилювача термопари.

tiP - тип термопари, значення 0 відповідає термопари ТХА(К) типу, значення ТХК(L) типу.

Правила зберігання:
Зберігати терморегулятор слід в сухому опалювальному приміщенні при температурі повітря від +5°С до +40°С.
