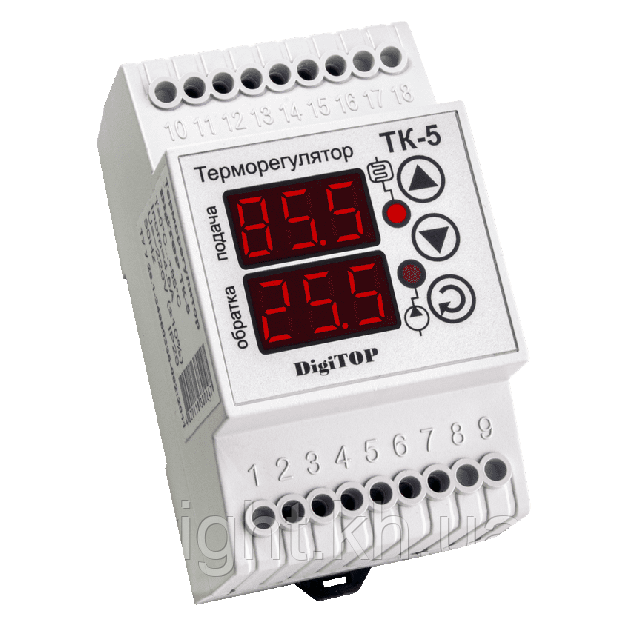

Терморегулятор двоканальний ТК-5 6А (1,3 кВат) цифровий DIN-рейка DigiTOP

Двоканальний цифровий регулятор температури TK-5 (далі - терморегулятор призначений для підтримки заданого теплового режиму роботи електричних нагрівачів (Тенових котлів, водонагрівачів електродного типу тощо).
Регулювання температури здійснюється шляхом обробки інформації, одержуваної віддавців, що встановлюються на подаючої і зворотної трубах електрокотла (датчик зворотної труби може використовуватися як датчик по повітрю).
Застосування терморегулятора дозволяє знизити витрату електричної енергії і отримати найбільш сприятливий температурний режим в опалювальному приміщенні.
2. Технічні характеристики:
Діапазон вимірюваних температур. °З -55...+125
Діапазон регульованих температур, °C 0...+85
Дискретність індикації. °З 1
Похибка вимірювання. °С. не більше 0.5
Температурний гістерезис (At), °C 1...20
Номинапьный струм активного навантаження, А НАСОС 4,5
НАГРІВАННЯ 4.5
Напруга живлення. У -220 ± 10%. 50 Гц
Споживана потужність, Вт, не більше 5
Ступінь захисту терморегулятора IP20
3. Комплект поставки
- цифровий терморегулятор ТК-5;
- датчик температури - 2шт;
- інструкція з експлуатації;
- упаковка.
4. Пристрій приладу
Терморегулятор керується мікроконтролером, вимірювальними
елементами служать цифрові датчики температури DS18B20. Для
керування нагрівальним елементом і насосом використовуються
електромагнітні реле. Установки користувача вводяться в прилад з
допомогою кнопок, розташованих на передній панелі приладу. Всі
встановлюються значення зберігаються в енергонезалежній пам'яті
контролера. Прилад не нуодается калібрування при заміні датчика
Виробник має право вносити зміни в конструкцію і
електричні схеми терморегулятора не погіршують його
метрологічні та технічні характеристики.

5. Вказівки заходів безпеки
За способом захисту від ураження електричним струмом терморегулятор відповідає класу 2 за ГОСТ 12.2.007-75. В терморегуляторі використовується небезпечна для життя напруга.
Увага! При усуненні несправностей, технічному обслуговуванні, монтажних роботах необхідно відключити терморегулятор і підключені до нього пристрої від мережі.
Терморегулятор не призначений для експлуатації в умовах трясіння і ударів, а також у вибухонебезпечних приміщеннях. Не допускається попадання вологи на вхідні контакти клемних блоків і внутрішні елементи терморегулятора.
Увага! Не допускається занурення датчика в рідину.
При необхідності занурення датчика в рідину слід забезпечити його надійну гідроізоляцію.
Забороняється використання терморегулятора в агресивних середовищах з вмістом в атмосфері кислот, лугів, масел і т. п.
Нормальна робота приладу гарантується при температурі навколишнього повітря від +5 °С до +50 °С і відносній вологості від 30 до 80%. Монтаж і технічне обслуговування терморегулятора повинні проводитися кваліфікованими фахівцями, вивчили цей посібник. При експлуатації і технічному обслуговуванні необхідно дотримуватись вимог ГОСТ 12.3.019-80, «Правила технічної експлуатації електроустановок споживачів» і «Правил техніки безпеки при експлуатації електроустановок споживачів».

б. Монтаж, підготовка до роботи
Кріплення приладу здійснюється на монтажний профіль TS-35 (DIN-рейка). Корпус приладу займає три модулі по 17,5 мм.
При установці перекриття у вологих приміщеннях (ванна, сауна, басейн та ін) необхідно помістити його в бокс монтажний зі ступенем захисту не нижче IP55 (частковий захист від пилу і захист від бризок в будь-якому напрямку).
Прокладка проводів живлення і датчиків поруч з проводами навантаження або іншими силовими ланцюгами може призвести до проникнення електромагнітних перешкод у вимірювальну частину приладу і викликати збої в його роботі.

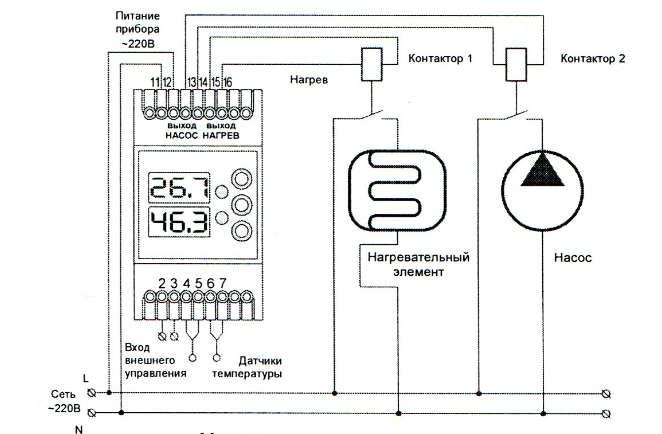

Підключення.
Датчики температури (поставляються з приладом) підключаються до контактів 4-5 і 6-7 (див. рис.).
Управління нагрівальним елементом і насосом здійснюється контактами 13-14 і 15-16 відповідно.
Живлення приладу подається на контакти 11 і 12.
Якщо вхід зовнішнього управління не використовується, то між висновками 2 і 3 повинна бути встановлена перемичка!

Призначення висновків

УВАГА! Прилад контролює підключення датчика і за неполадок висвічує:

7. Принцип роботи
При експлуатації приладу його функціонування здійснюється в одному з двох режимів: РОБОТА або НАЛАШТУВАННЯ.
У режимі РОБОТА на цифрових індикаторах відображаються поточні значення температур віддавців терморегулятора.
На верхньому індикаторі відображається температура датчика ПОДАЧА, на нижньому - температура відатчик ОБРАТКА.
Світлодіоди на передній панелі приладу сигналізують про появу напруги на клемах НАГРІВАННЯ управління нагрівальним елементом і клемах НАСОС управління циркуляційним насосом відповідно.
При роботі терморегулятора здійснюється підтримка заданої температури обігрівається приміщення шляхом контролю температури теплоносія в системі опалення податчику ОБРАТКА.
При первісному включенні терморегулятор аналізує температуру датчика ОБРАТКА і. якщо потрібно включати нагрівальний елемент (котел), попередньо дає команду на включення насоса на 60 сек. в опалювальній системі для вирівнювання температури теплоносія в різних її частинах. Якщо нагрів при встановленому значенні температури ОБРАТКИ не вимагається, насос вмикається на встановлене користувачем час роботи насоса. По закінченні 60 сек. здійснюється початковий нагрів системи до

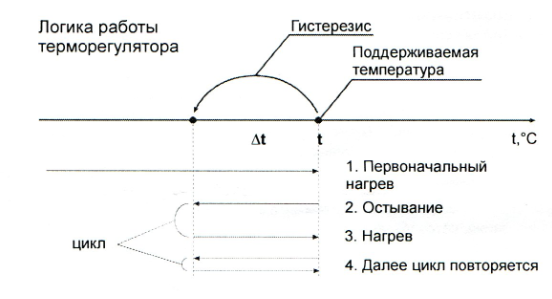

встановленої користувачем температури t датчика ОБРАТКА. Насос при нагріванні залишається включеним. При досягненні температури t. терморегулятор відключає нагрівальний елемент (котел), а насос продовжує працювати встановлене користувачем час роботи насоса (від 1-ї до 10-ти хвилин). Далі опалювальна система самостійно остигає на встановлене значення гістерезису At і цикл повторюється.

Гістерезис - це різниця між температурою включення і відключення контактів реле терморегулятора (падіння температури).
Налаштування системи проводиться за температури на датчику ОБРАТКА. датчик ПОДАЧА використовується для контролю роботи нагрівального елемента (котла) і для запобігання аварійних ситуацій (таких як «закипання» теплоносія тощо). При пошкодженні або відсутності датчика ПОДАЧА команда на нагрів блокується.

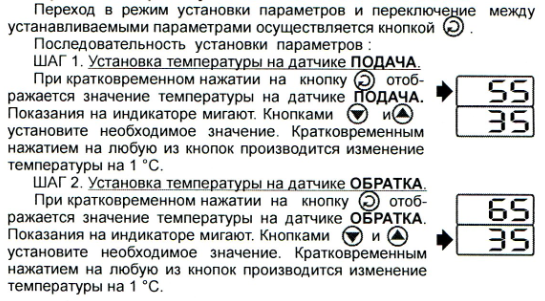

8. Налаштування приладу
Для налаштування терморегулятора необхідно ввести п'ять
параметрів:
- температуру на датчику ПОДАЧА;
- температуру на датчику ОБРАТКА;
- гістерезис по датчику ПОДАЧА;
- гістерезис по датчику ОБРАТКА;
- час роботи насоса після виключення НАГРІВАННЯ.
У режимі налаштування встановлюється значення блимає.

Вихід з режиму установки відбудеться автоматично через 10 секунд після останнього натискання на кнопку
Всі встановлені значення зберігаються в енергонезалежній пам'яті терморегулятора.

9. Правила зберігання
Терморегулятори в упаковці підприємства-виробника повинні зберігатися в опалюваних приміщеннях при температурі від +5°С до +50°Сі відносної вологості повітря до 85% (при 25°С). В приміщенні для збереження не повинно бути пилу, парів кислот, лугів, а також газів, що викликають корозію.
