Триканальний цифровий регулятор температури ТК-7 (далі — терморегулятор) призначений для керування електричним котлом у тижневому режимі.
Регулювання температури відбувається за допомогою оброблення інформації, що отримується від датчиків повітря, що подає та зворотної труби електрокотла.
Застосування терморегулятора дає змогу знизити витрату електричної енергії й отримати найсприятливіший температурний режим у опалювальному приміщенні. Виробник має право вносити зміни в конструкцію й електричні схеми терморегулятора, що не погіршують його метричних і технічних характеристик.

2. Технічні характеристики
Діапазон вимірювання температури за всіма датчиками: -50°С...+125°С, крок: 1°С
Діапазон регулювання температури за Подаче та Зворотний бік: 0 °C...+85 °C, крок: 1 °С
Похибка вимірювання: не більш ніж 0,5 °С
Зона гістерезису (At): - повітря — вода («подача», «зворотність») 1 °C...90С 1 °C...20 °C
Виходи: НАСОС НАГРЕВ Активне навантаження — 900 Вт Реактивне навантаження — 150 Вт
Напруга живлення: ~220 (±10%) В, 50Г ц
Споживана потужність: не більш ніж 5 Вт
Діапазон регулювання температури за датчиком повітря: +15 °C...+35 °C, крок: 1 °C
Діапазон встановлення часу ра-боти насоса: 1...10 хв, крок: 1 хв
Корпус на DIN-рейку 6 модулів по 17,5 мм

3. Комплектність
• Триканальний електронний терморегулятор ТК-7-1шт.
• Цифровий інтегральний датчик температури типу DS18B20, довжина з'єднувального кабелю 2 м — 3 шт.
• Посібник з експлуатації _1 шт.
• Упаковка _1

4. Вказівки заходів безпеки
За способом захисту від ураження електричним струмом терморегулятор відповідає класу 2 за ГОСТ 12.2.007-75.
У терморегуляторі використовується небезпечна для життя напруга. У разі усунення несправностей, технічного обслуговування, монтажних робіт необхідно вимкнути терморегулятор і під'єднані до нього пристрої від мережі.
Терморегулятор призначений для експлуатації у вибухобезпечних приміщеннях.
Не допускається потрапляння вологи на вхідні контакти клемних блоків і внутрішні електроелементи терморегулятора. Забороняється використання терморегулятора в агресивних середовищах із вмістом в атмосфері кислот, лугів, олій тощо.
Монтаж і технічне обслуговування терморегулятора мають проводитися кваліфікованими фахівцями, які вивчали справжній посібник з експлуатації.
Під час експлуатації та технічного обслуговування необхідно дотримуватися вимог ГОСТ 12.3.019-80, «Правив технічної експлуатації електропристроїв споживачів» і «Правил
техніки безпеки під час експлуатації електропристроїв споживачів».

5. Пристрій і принцип роботи
У терморегуляторі використовуються мікроконтролер, годинник реального часу з живленням від літієвої батарейки та цифрові датчики температури.
Для керування нагріванням і насосом необхідно використовувати контактор відповідної потужності

Установки користувача вводяться в прилад за допомогою кнопок, розташованих на передній панелі пристрою праворуч від індикатора.

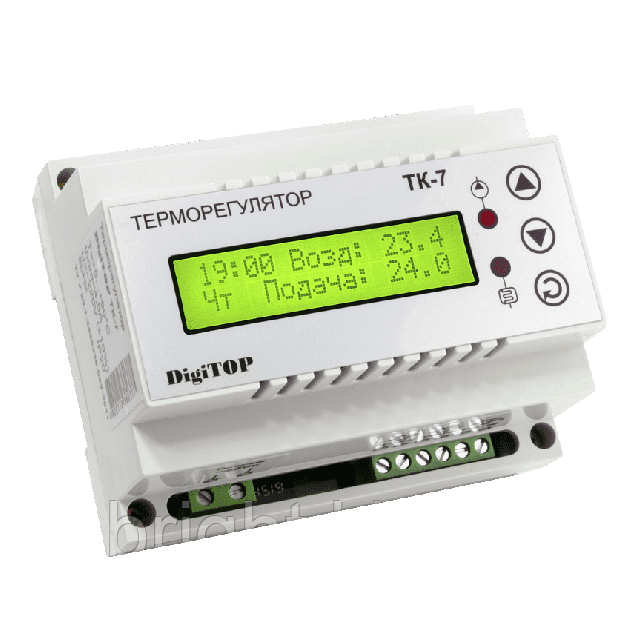

Зовнішній вигляд приладу наведений на рис. 1.


Призначення кнопок
А-В— кнопки «більше» — «мение». Під час кожного натискання цих кнопок здійснюється збільшення або зменшення значень обраного параметра. У режимі РАБОТА за допомогою кнопок
можна вибрати індикацію температури Подачі або Зворотного боку.
(Рис. 2)
З— кнопка призначена для входу в режим НАСТРОЙКА або ПРОГРАММАРУВАННЯ, а також переходу між встановлюваними параметрами.

Призначення контактів приладу

6. Порядок роботи

Під час експлуатації приладу його функціонування здійснюється в одному з трьох режимів: РОБОТА НАСТРІЙКА або ПРОГРАММІРУВАННЯ
Режим РОБОТА є основним режимом, до якого прилад автоматично входить під час увімкнення живлення. У ньому індикує значення поточного реального часу, день тижня,
вимірюваної температури повітря, температури теплоносія
у подачі або зворотній трубі.
Інформація представлена на табло:
• час ЧЧ:ММ (тічний час);
• день тижня, Дн;
• температура податчика No1 (Віздух), °С;
• температура за датчиком No2 (Обертка), °C або за
, датчику No3 (Подавання), °С

Режим НАСТРОЙКА дає змогу виставити значення поточного часу та параметрів терморегулювання електрокотла. Кнопкою З послідовно вибирається необхідний параметр, значення якого блиматиме на індикаторі. Послідовність встановлення параметрів показана на Рис. 3

Значення параметра «Температура повітря» встановлюється в режимі ПРОГРАМУВАННЯ.
Якщо в режимі НАСТРОЙКА пауза між натисканням кнопок перевищить 10 сек, відбудеться автоматичний перехід у режим РАБОТА.
Змінені параметри зберігаються в енергонезалежній пам'яті.

Для входу в режим ПРОГРАМУВАННЯ натискаємо та утримуємо понад 10 сек кнопку С. Параметри вибираються послідовно натисканням цієї кнопки. За допомогою кнопок А и В вибираємо необхідне значення параметра.

Послідовність вибору встановлюваних параметрів наведена на Рис 4.
Якщо в режимі ПРОГРАМУВАННЯ пауза між натисканням кнопок перевищить 10 сек, відбудеться автоматичний перехід у режим РАБОТА.
Кожен день тижня розділений на 8 інтервалів. Перший інтервал починається в 00:00. Дискретність встановлення часу 1 хвилина.

8. Технічне обслуговування
Технічне обслуговування терморегулятора здійснюється не рідше ніж один раз на шість місяців.
Необхідно контролювати кріплення терморегулятора на DIN-рейці, стан електричних з'єднань, а також видаляти пил із клемних колодок.

9. Правила зберігання
Терморегулятори в пакованні підприємства виробника мають зберігатися в опалювальних сховищах за температури від +5 °C до +50 °C і відносної вологості повітря
до 85% за температури 25 °C.
У приміщенні для зберігання не має бути пилу, парів кислот, лугів, а також газів, що викликають корозію.
