Таймер цифрового ТМ-2 10А розетковий

Таймер цифрових ТМ-2 10А  Розетний

1. Позначено

            Таймер призначено для вмикання і вимикання навантаження у циклічному або режимі відповідно до визначених інтервалів часу.

2.      Технічні характеристики

1. Напруження живлення                                             150-280 Вольт

2. Максимальний струм на контактах реле вказано на корпусі приладу

        залежно від моделі:                                          10А, 16А, 30А, 40А

3. Кількість програм:                                      8

4. Мінімальний розмір інтервалів часу                0,1 секунди

5. Максимальний розмір інтервалів часу               99 годин +59 хвилин +59,9 секунди

6 Затримка, не більше:

          при замиканні кнопки старт                                  0,01 секунди

          при замиканні кнопки стоп                                    0,01 секунди

          при ввімкненні реле                                                 02 секунди

          при вимиканні реле                                              02 секунди

6. Погрішність відліку у діапазоні

     Від 0 до +40?                         1%

7. Степінь захисту приладу                                               IP20

4. Опис станів таймера

  Таймер може бути в одному з таких станів:

            СУСТОЯННІ СТОП - таймер не виконує ніяких функцій, на індикаторі буде показано символи oF. Натисніть кнопку   Переводить таймер до СУСТОЯЄ ПУСК. Утримувати кнопкибільше 3 секунд переводить таймер до СПЕРЕЧАННЯ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ.

            СОСТАНІЯ ПУСК - Часовий таймер відраховує часові інтервали, вмикає, вимикає навантаження залежно від вказаної програми і виміру інтервалів часу. На індикаторі буде показано залишок часу, який слід виконати. Якщо увімкнено, права друга цифра світиться крапка. Натисніть кнопкуПереводить таймер у будь- якому разі з  СУСТОЯНИЯ ПУКС у СУСТОЯЄ СТОП.

            СПЕРЕЧАННЯ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ - таймер не виконує ніяких функцій, на індикаторі буде показано режим роботи або  значення інтервалу часу. Натисніть кнопкуприводить до індикації наступного параметра у такій послідовності:

а) Якщо вказано програму Р1 або Р5:

--- Р1 (або Р5)--- символи t1 --- кількість секунд t1---кількість хвилин t1---кількість годинника t1---кількість десятих долі секунди t1 --- підстави Р1 (або Р5), І далі по колу.

б) Якщо встановлено програму Р2, або Р3, або Р4, або Р6, або Р7, або Р8:

---ріжемо роботи Р2 (або Р3…) --- символи t1 --- кількість секунд t1 --- кількість хвилин t1 ---кількість годин t1 --- кількість десятих секунди t1 --- символи t2 --- кількість секунд t2 ---кількість хвилин t2 --- кількість годин t2 --- кількість десятих секунди t2 --- знову режим роботи Р2 (або Р3…), І далі по колу.

. Натискання кнопки  Переведе таймер з СОСТОЯНІЯ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ у СУСТОЯННІ НАСТРОЙКИ.Параметри того параметри, який показаний на індикаторі). Якщо не натискати ніяких кнопок, за 3 секунди таймер з СОСТОЯНІЯ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ перейде в СУСТОЯЄ СТОП.

            СОСТОЯНІ НАСТРОЙКИ - На панелі буде показано блимання значення програми або значення вимірювального інтервалу часу. Таймер показує і зберігає в енергозалежній пам' яті налаштоване значення. Натискання кнопок  и  Змінює значення параметрів, які буде використано. Якщо не натискати ніяких кнопок, за 3 секунди таймер перейде в СПЕРЕЧАННЯ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ. Якщо і далі не натискати ніяких кнопок, ще за 3 секунди таймер перейде з СОСТОЯНІЯ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ у СУСТОЯЄ СТОП.

            В СУСТОЯНИ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕРІВ і СОСТОЯНІЇ НАСТРОЙКИ під час індикацій t1, t2 і значення секунд, хвилин, годин і десятків секунд світиться точка правіше другої цифри, якщо при відробленні цього інтервалу часу (t1 або t2) У поточній обраній програмі навантаження буде увімкнено, і не буде світиться, якщо навантаження буде вимкнено.

            В СУСТОЯНИ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕРІВ і СОСТОЯНІЇ НАСТРОЙКИ при индикации секунд (t1 або t2) світиться світлодіод, позначений літерою С(Секунди). Під час індикації хвилин світиться світлодіод, позначений буквою М (хвилини). Під час індикацій годинника світиться світлодіод, позначений буквою Ч (Часи). Під час індикацій десятих долів секунди світяться всі три світлодіоди.

3. Описані програми

Програми Р1 і Р5 (розові програми).

Якщо ви натиснете кнопку  (пус), таймер вмикає навантаження, віднімає вказаний інтервал t1, Відключить навантаження і перейде в СОСТОЯНІ СТОП. Числове значення інтервалу t1 для будь- якої програми = t1 годин + t1 хвилин + t1 секунд + t1 десятих долі секунди.

 Програми Р2  и Р6  (розові програми).

Якщо ви натиснете кнопку  (пус) таймер відрахує інтервал часу t1, Після інтервалу t1 вмикає навантаження, віднімає інтервал t2, Відключить навантаження і перейде в СОСТОЯНІ СТОП. Числове значення інтервалу t2 для будь- якої програми = t2 годин + t2 хвилин + t2 секунд + t2 десятих секунди.

Програма Р3 и Р7 (цикли).

Якщо ви натиснете кнопку  (пус), таймер вмикає навантаження, віднімає вказаний інтервал t1, Вимикає навантаження, а потім відраховує вказаний інтервал t2, Знову вмикає навантаження і так далі по колу.

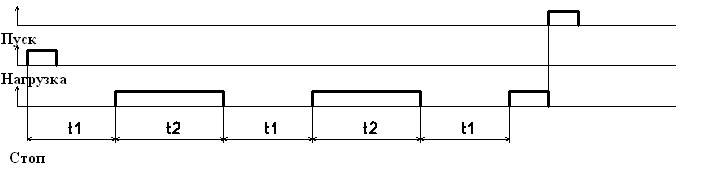

Програми Р4 и Р8 (цикли).

Якщо ви натиснете кнопку  (пус), таймер відрахує вказаний інтервал t1, Ввімкне навантаження, далі відрахуйте вказаний інтервал t2, Відключить навантаження і так далі по колу.

Під час відрахування інтервалів часу (відлік часу до% 1)СОСТОЯНІ ПУСК) Якщо час, що залишився понад 1 годину, буде показано кількість годин, що залишилися до кінця інтервалу часу, світиться світлодіод, позначений літерою Ч (Ч)асы). Якщо час залишилося менше години, ніж година, але більше ніж 1 хвилини, буде показано кількість хвилин, що залишилися до кінця інтервалу часу, світиться світлодіод, позначений літерою М (Мпереміщені). Якщо час менше ніж 1 хвилин, буде показано кількість секунд, які залишилися до кінця інтервалу часу, світиться світлодіод, позначений літерою С (Секунды). Відповідний світлодіод Ч, М або С блимає з частотою 1 раз на секунду. Якщо час залишився менше ніж 10 секунд, буде показано кількість секунд, через кому, кількість десятих секунди.

У програмах 1,2,3,4, при проході харчування і подальшому відновленні живлення таймер перейде в СУСТОЯЄ СТОП. У програмах 5,6,7,8, якщо таймеру не вистачало СОСТОЯНИ ПУСК, при наступному відновленні живлення таймер продовжить роботу. Якщо реле увімкнено під час проходу живлення, реле буде увімкнено при відновленні реле, але відлік часу увімкненого стану Розпочнемо спочатку. Якщо  Реле було вимкнено, реле залишиться вимкненим, відрахунку часу вимкненого стану почнеться спочатку.

Програма і інтервали t1 и t2 встановлюється користувачем за допомогою кнопок. Значення зберігаються в енергозалежній пам’яті.

Якщо не потрібно автоматичного, без участі людини, запуск таймера під час відновлення живлення, особливо при малих інтервалах часу, не рекомендується використовувати програми Р5, Р6, Р7 и Р8.

4. Інструкція за налаштуванням

          Для того щоб запрограмувати програму роботи і інтервали t1 и t2 (або змінити будь- який з параметрів), натисніть і утримуйте більше 3 секунд кнопку , таймер перейде в СПЕРЕЧАННЯ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ. На екрані висвітлюється раніше визначена програма: Р1 або Р2 або Р3 або … Кнопкою  Виберіть параметр, який ви бажаєте змінити (програма або інтервал часу). Натиснути кнопку В перейдіть у СОСТОЯНІ НАСТРОЙКИ, Візуальний індикатор почне мерехтіти. Кнопками  и   Будь ласка, встановіть значення, яке ви бажаєте. Якщо не потрібно змінювати параметр, не потрібно переходити в СУСТОЯННІ НАСТРОЙКИ Цей параметр можна використовувати одразу натисканням кнопки  Переводить фокус на наступний параметр.

            Мінімальний інтервал інтервалів t1 и t2 становить 0,1 секунди, при визначенні якого-небудь часу 0 секунд, 0 хвилин, 0 годин і 0 десятих секунди відтворюється час на 1 секунду.

            Приклад: Вам потрібно, щоб при натисканні на кнопку навантаження було увімкнено 5 хвилин і 15 секунд, потім слідувала пауза в 1 годину і 30 хвилин, потім навантаження знову було увімкнено і так далі по колу. Отже, нам слід встановити програму Р3, t1 годин=0, t1 хвилин = 5, t1 секунд=15, t1 Десятки секунд=0, t2 годин=1, t2 минут=30, t2 секунд=0, t2 Десятки секунд=0.

            Натисніть і утримуйте кнопку  більше 3 секунд, доки на індикаторі з'являться символи Р1 або Р2...(номер програми, яку було задано раніше). Відпустіть кнопку. Натисніть і відпустіть кнопку , Символ програми почне мерехтіти — таймер перейшов у СУСТОЯННІ НАСТРОЙКИ. Далі за допомогою кнопок   и , встановіть програму Р3. Не  натискайте кнопки, за 3 секунди таймер повернеться в

СОСТОЯНІ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ, Цей індикатор перестане мерехтіти. Натисніть і відпустіть кнопку Н, На індикаторі з'являться символи t1, ще раз Натисніть і відпустіть кнопку , На індикаторі з' явиться кількість секунд t1 і засвітиться світлодіод, позначений буквою С (СЕкунди), Натисніть кнопку В, індикатор почне мерехтіти. Кнопками.  и  значення t1 секунд Встановіть 15. Не натискайте ніяких кнопок,  за 3 секунди таймер повернеться в СОСТОЯНІ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ, Цей індикатор перестане мерехтіти. Кнопкою Н Перейдіть до наступного параметра - t1 хвилин, Засвітиться світлодіод, позначений буквою М (Мінулі), Натисніть кнопку, індикатор почне мерехтіти. Кнопками Н изначення t1 хвилин установите 5. Зачекайте, поки індикатор перестане мерехтіти. Кнопкою  Перейдіть до наступного параметра - t1 годин, засвітиться світлодіод, позначений літерою Ч (Часы). Натисніть кнопку , індикатор почне мерехтіти.

Кнопками и  значення t1 годин установите 0. Зачекайте, поки індикатор перестане мерехтіти. Кнопкою  Перейдіть до наступного параметра - t1 Десяті секунди засвітляться всі три світлодіоди. Натисніть кнопку , індикатор почне мерехтіти. Кнопками  и  значення t1 Десятки секунд встановіть 0. Зачекайте, поки індикатор перестане мерехтіти. Натисніть і відпустіть кнопку , На індикаторі з'являться символи t2, ще раз натиснете і відпустіть кнопку , На індикаторі з' явиться кількість секунд t2. Натисніть кнопку, програма почне мерехтіти. Кнопками  и значення t2 секунд установите 0. . Зачекайте, поки індикатор перестане мерехтіти. Кнопкою  Перейдіть до наступного параметра - t2 хвилин. Натисніть кнопку , індикатор почне мерехтіти. Кнопкамиизначення t2 хвилин установите 30. Зачекайте, поки індикатор перестане мерехтіти.

Кнопкою  Перейдіть до наступного параметра - t2 годин. Натисніть кнопку , індикатор почне мерехтіти. Кнопками  и  значення t2 годин установите 1. Зачекайте, поки індикатор перестане мерехтіти. Кнопкою  Перейдіть до наступного параметра: t2 Десяті секунди засвітляться всі три світлодіоди. Натисніть кнопку , індикатор почне мерехтіти. Кнопками  и  значення t2 Десятки секунд встановіть 0. Не натискайте ніяких кнопок, через 3 секунди з СОСТОЯНІЯ НАСТРОЙКИ таймер повернеться вСПЕРЕЧАННЯ ІНДІКАЦІЇ ЗАДАННИХ ПАРАМЕТРОВ, індикатор перестане мерехтіти, ще через 3 секунди таймер перейде в СУСТОЯЄ СТОП. Далі, за потреби, кнопкою  (Пуск) Ви можете запустити таймер, а кнопкою (Стоп) - зупинити.
