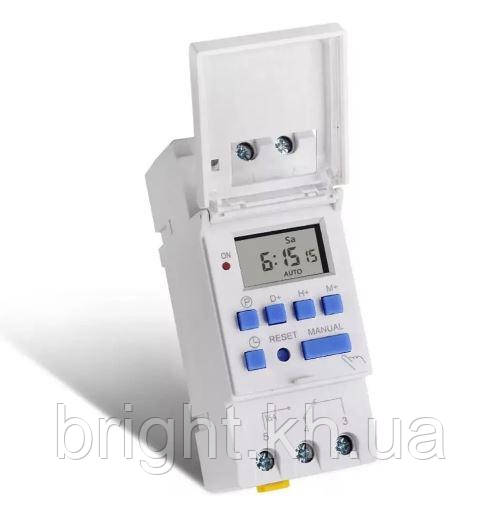

Таймер тижневий добовий програмований TM 41 FERON на DIN рейку

Таймер Feron TM41 призначений для увімкнення та вимкнення електроприладів у вказаний вами час. На відміну від його аналогічних йому, розеток-таймерів, цей таймер встановлюється на DIN-рейку. Це дуже зручно, оскільки не всі прилади під'єднуються до мережі через розетку. Тижневий таймер FeronTM 41 ви зможете встановити в коробці поруч із автоматами. Корпус таймера досить компактний і займе не більше двох комірок.

Функціональність аналогічна популярній розетці-таймеру Feron TM41. Має можливість встановлення різних програм за днями тижня. Ви можете задати однакову програму на кожен день і перетворити таймер на добовий (кожні добу однакова послідовність увімкнень і вимкнень). Задавши необхідний цикл один раз, ви можете більше ні про що не турбуватися: вбудований акумулятор не дасть скинутися програмі, навіть якщо у вас буде довготривале вимкнення електрики.

Застосувавши реле часу на рейку, ви автоматизуєте роботу своїх електроприладів, які виведені на DIN-рейку. Це може бути бойлер, котел, зовнішнє освітлення, вивіски та рекламні конструкції, система поливання або вентиляції. Наявність 8 таймерів дає змогу запрограмувати до восьми інтервалів часу на добу.

Приклад. Вам необхідно нагріти воду в бойлері в період із 10:00 до 10:40 щодня.

Для програмування ми насамперед виставляємо реальний час (див. інструкцію). Далі встановлюємо таймер: вмикання в усі дні тижня в 10:00, вимкнення в усі дні тижня в 10:40. Таймер вмикатиме бойлер і вимикатиме його в заданий час і щодня доти, поки ви не зміните програму.

Посібник з експлуатації

ОПИС
Тижневе програмне забезпечення часу Feron TM41 призначене для автоматичного увімкнення/вимкнення електротехнічного обладнання через заданий проміжок часу впродовж тижня та керування різними пристроями.
Реле має 1 перекидний контакт.
ОСОБЕННОСТИ
•    10 програм вмикання/вимикання;
•    Кварцовий мікроконтролер;
•    Встановлення часу з точністю до хвилини;
•    Рідкокристалічний дисплей (ЖКІ);
•    Монтаж на DIN-рейку.

-180...240 В, 50 Гц

Кількість каналів

1

Комутаційна здатність

~16А/220В (cos ф = 1)

Кількість програм вмик/вимк

10

Мінімальний інтервал часу

1 хв

Похибка часу

± 2 секунди на день (за 25 °C ± 1 °C)

Живлення

-220...240В, 50/60 Гц

Споживана потужність

< 4 ВА

Скидання

Ручний

Умови
експлуатації

Температура

-10...+50°С

Вологість

< 95% RH

Г абаритні розміри

36х86х65 мм

Вага

120 г

Натискна
кнопка

Виконувана функція

Індикація

1

©

Завдання першої програми увімкнення

1, ON

2

D+

Завдання дня *

День тижня (MO-SU)

3

H+

Завдання години

Час (0-24, AM, PM)

4

M+

Завдання хвилини

Минута (0-59)

5

©

Завдання першої програми вимкнення

1, OFF

6

Повтор кроків 2-4

Завдання дня, години, хвилини, каналу

День тижня, година, хвилина, канал

7

Повтор кроків 1-6

Завдання 2-10 програм вмикання/вимикання

Див. кроки 1-6

9

C/R

Вмик/вимк обраної програми

Параметри прог. (вмик) або - : - (вимк)

8

©

Вихід із режиму програмування зі збереженням змін

поточний час, стан тощо.

8

MANUAL

Завдання поточного стану (вмик./вимк.) і авторежиму

ON, OFF, AUTO
