Вказівник напруги Контакт 55 ЕМ (24-380 В) зі світло-звукою

Вказівник напруги Контакт 55 ЕМ (24-380 В) зі світло-звукою

Технічні характеристики

 1.Діапазон контрольованих напружень, В

Частотою 40-60 Гц                           24-380В

суцільного струму                             24-380В

2. Час зарядки від мережі 220В, не більше                         30 сек

3. Час збереження працездатності дороговказа

в режимах "Прозвонки" і "визначення фази" після

Не менша кількість зарядів  24 ч.

4. Максимальне протистояння зовнішньому ланцюгу

при якому забезпечується « телефонний дзвінок» не менш, ніж  500 кОм

5. Час безперервної індивідації в режимі « додзвону»                                                                   Щонайменше 5

6. Електрична міцність ізолювання корпусу.         1000В

7. Випробовування стресу на щупах

при перевірці працездатності указатора,              600 В

8 Перегляд струму, який проходить через вказівник

при напруженні 380В+20%,                        Щонайбільше 10 мА

 Конструкція

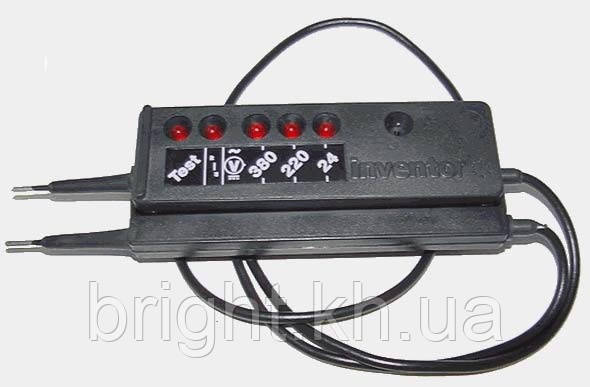

      Вказівник зроблений у вигляді двох щупів: головного і допоміжного. Щупи з’єднані між собою ізольованими дротами. На основному щупі знаходяться 5 індикаторних елементів (світидиодів) червоного кольору свічки і багневий електрод "Ph". Три світлодіоди позначаються цифрами 24, 220, 380 V для індикації змінного і постійного напруження. Род тока визначається за допомогою світлодіоду знаком «-» табл.1

Светодиод 'Test/PhВін слугує для індикацій режимів « прозволення ланцюга» і « визначення фази».

Ознайомлення з комп’ ютером

      Експлуатація указувальників повинна виконуватися згідно з вимогами, поміщеними у « Звітах технічної експлуатації споживача» і « Опавили технології безпеки для використання електроприладів» пристосувано до сигналів напруження до 500 В. « ПТБ при експлуатації електроприладів», « Перетворювали випробування, які використовуються для захисту електричних приладів».

Кліматичні умови використання указатора « y» категорії 2 за ГОЛСТ 15130 і ГОЛСТ 15543.

    Примітка: Під час роботи з постійним напруженням основним щуп має бути з'єднаний з «+» джерела. Якщо він підключений до "-" джерела горять світлодіоди Test/Ph і "-" потрібно поміняти щупи місцями.

   Для роботи декларатора у режимах « Прозвонка цепей» і « Попередання фази» його необхідно попередньо зарядити від джерела змінного або постійного струму напруження щонайменше 220 В (в останньому випадку основний бджоляп повинен бути з'єднаний з « +» джерела.

     Готність указатора до роботи про режим « додзвону» перевіряється через короткочасне замикання електродів щупів після зарядки указатора. При цьому повинен запалитися світлодіод Test/Ph.

   Щоб перевірити готовність дороговказа до роботи в режимі « визначення фази» необхідно після зарядку указатора доторкнутися пальцем до багнеєвого електроду « Ph», а іншою рукою до металевого електроду основного щупа. При цьому повинен запалитися світлодіод Test/Ph.

   При визначенні фази в ланцюгах змінного струму. Спомадженим щупом доторкаються до контрольованої токоведучої частини і пальцем доштовхуються до багнеєвого електрода "Ph". Світлодіода Test/Ph свідчить про наявність фази.
