Паспорт

Загальні відомості про розділи:

Найменування виробів - умовник напруженості "Лоцман-2"

Вказівник — це переносний електронний пристрій особистого користування. Прилад забезпечує:

-контроль напруження постійного і змінного струму;

-Приближене визначення величини контрольованої напруги;

- Перевірку цілісності (« Дзвонити») електричних цепей, напівпровідних приладів (диоди, тирістори), а також обмоток електробіжувачів, реле, пускників, трансформаторів і т.п.

- визначення фазного провідника (електрода) в ланцюгах змінного струму.

Вказівник забезпечує візуалізацію у всіх режимах роботи.

Комплектність Лоцман-2

До комплекту поставки входять:

1. Вказівник напруженості "Лоцман-2"

2. Паспорт з технічним описом та інструкцією з експлуатації 1 шт.

Вказівник напруженості "Лоцман-2" відповідає технічним умовам і визнано придатним до експлуатації.

Дата випуску

Гарантії виготовця

Виготовник гарантує відповідність до вимог TУ 19463435.006-95 при дотриманні умов використання, транспортування і зберігання, встановлених вказаними ТУ. Гарантійний термін - 2 роки з дня початку експлуатації указатора, але не більше 2,5 років з дня відвантаження споживачу.

Технічні характеристики

             Значення
Назва параметра, їд. зм.                 параметри

Діапазон контрольних напружень, B

Частотою 40-60 Гц               24-380

суцільного струму                                           24-380

Час зарядів від мережі 220В, з не більше                   30

Час збереження працездатності

декретатора у режимах « прозвука » і

« Визначення фази» після повної зарядки ч. не

менше                                                                       24

Максимальний опір зовнішньому ланцюгу

при якому забезпечується « прозвука» ком.

Щонайменше                                                                500

Час безперервної індикації в режимі

"Прозволення" мін.                                       5

Електрична міцність ізоляції корпусу, В        1000

Однохвилинний стрес на

щупах під час перевірки працездатності

декретеля, В                                                            600

Значення струму, що проходить через вказівник

при напруженні 3808+20%, мА не більше                     10

Конструкція Лоцман-2

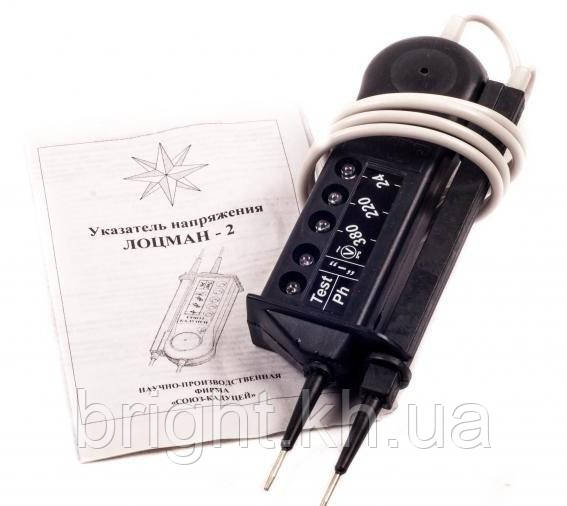

Вказівник зроблений у вигляді двох щупів: головного і допоміжного. Щупи з’єднані між собою ізольованими дротами. Здебільшого бджолоїдка складається з 5 індикаторів (світидиодів), червоного кольору свічки та багнеєвого електрод "РН". Три світлодіоди позначаються цифрами 24, 220, 380 V для індикації змінного і постійного напруження. Род тока визначається за допомогою світлодіода знаку "-" см. табл. 1

Світлодіод "Тез1/РН" служить для індикації режимів « прозволення ланцюга" і « визначення фази».

Ознайомлення з комп’ ютером

Експлуатація указувальників повинна виконуватися згідно з вимогами, поміщеними у « Звітах технічної експлуатації споживача» і « Опавили технології безпеки для використання електроприладів» пристосувано до сигналів напруження до 500 В. « ПТБ при експлуатації електроприладів», « Перетворювали випробування, які використовуються для захисту електричних приладів».

Кліматичні умови використання указатора « y» категорії 2 за ГОЛСТ 15130 і ГОЛСТ 15543.

Визначення стану контрольованого ланцюга робиться перший раз, коли ви торкаєтесь електродами щупів до токоведучих частин електровстановки по комбінації світлячихЕлементи індикатора відповідно до таблу. I.

Примітка: Під час роботи з постійним напруженням основним щуп має бути з'єднаний з « +» джерела. Якщо він підключений до "-" джерела горять світлодіоди Тез1/РЬ і "-" потрібно поміняти щупи місцями.

Для роботи декларатора у режимах « Прозвонка цепей» і « Попередання фази» його необхідно попередньо зарядити від джерела змінного або постійного струму напруження щонайменше 220 В (в останньому випадку основний бджоляп повинен бути з'єднаний з « +» джерела.

Готовність дороговказа до роботи в режимі « додзвону» перевіряється короткочасним замиканням електродів щупів після зарядку указатора. При цьому повинен запалитися світлодіод Те5(/Рп.

Для перевірки готовності дороговказа до роботи у режимі « визначення фази» Після заряду індикатора доторкнутися пальцем до багнетового електрод, а іншою рукою до металевого електроду головного щупапа. При цьому має запалитися світлодіод Те51/РЬ.

При визначенні фази в ланцюгах змінного струму Психотерапевти доторкаються до тої, що контролюється токоведучою частиною, і пальцем добиваються до багневієвого електрода "РЬ". Світлодіода Те51/РЬ свідчить про фази.
