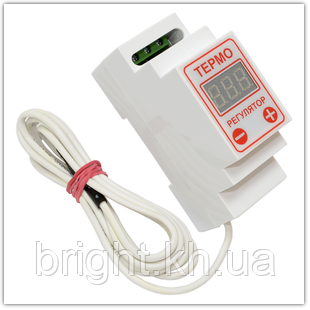

Терморегулятор ЦТРД-2 цифровий двопороговий, дворежимний DigiCOP

Терморегулятор ЦТРД-2 цифровий двопороговий, дворежимний DigiCOP призначений для підтримки необхідної температури повітря в інкубаторах, теплицях, тераріумах, в системах опалення, для керування температурою теплих підлог, басейнів, морозильних камер, системи для не замерзання водозливів і т. д.

Терморегулятор - контактний (в терморегуляторі застосований релейний силовий елемент).

Терморегулятор двох пороговий - верхній і нижній пороги (можливість завдання верхнього значення (порогу) температури включення (відключення) і нижнього значення (порогу) температури включення (відключення).

Режим роботи - нагрівання, охолодження!

Можлива робота як з активним навантаженням (електролампи, Тени та інші нагрівальні прилади), так і пасивної (трансформатори, блоки контролю живлення, перетворювачі та інші прилади).

Терморегулятор керується мікроконтролером, який аналізує виміряну цифровим датчиком температуру, порівнює її з заданим значенням, враховує заданий режим роботи, і на підставі цих даних включає і відключає навантаження.

Техніка безпеки:

Забороняється експлуатація з пошкодженою ізоляцією і проводом датчика температури. Не занурювати температурний датчик у воду, т. к. він не герметичний. Монтаж, завантаження і вивантаження інкубатора проводити при відключеному від мережі терморегуляторі. Не розбирати і не проводити ремонт терморегулятора в підключеному стані.

Правила використання:

Встановіть терморегулятор на DIN-рейку і підключіть його згідно зі схемою. Здвоєний автоматичний вимикач повинен бути з струмом відключення не більше 75% від максимального струму терморегулятора.

Призначення клем:
Фвх — вхідний фазний провід;
Фвых ― вихідний фазний провід;
Овк — вхід ний провід нейтралі;
Ових — вихідний провід нейтралі.

Терморегулятор може бути використаний для управління як нагрівальними, так і охолоджувальними пристроями. Якщо в момент подачі напруги на терморегулятор починають світитися 3 верхні рисочки, то терморегулятор налаштований на управління нагрівальним пристроєм, а якщо 3 нижні риски (_ _ _) ― то охолоджувальних. Для перемикання режиму роботи натисніть кнопки (-) і (+) одночасно на 3 секунди. Після індикації режиму управління терморегулятор перейде в робочий режим і почне показувати поточну температуру.

Для встановлення верхньої межі температури натисніть на позначку (+), на індикаторі з'явиться 3 верхніх рисочки, а потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи на (—) або (+) встановіть необхідну температуру.
Після припинення маніпуляцій з кнопками через 5 секунд індикатор перестане блимати і терморегулятор перейде в робочий режим.

Для встановлення нижньої межі температури натисніть на мітку (-), на індикаторі з'явиться 3 нижніх риски (_ _ _), а потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи на (-) або (+) встановіть необхідну температуру.
Після припинення маніпуляцій з кнопками через 5 секунд індикатор перестане блимати і терморегулятор перейде в робочий режим.
Помістіть датчик терморегулятора в місце, в якому потрібно підтримувати температуру.
Підключіть нагрівальний (охолоджувальний) прилад до клем Фвых і 0 на корпусі терморегулятора.

Показання індикатора будуть поступово наближатися до заданої температури. При недостатній потужності нагрівального приладу необхідна температура може бути не досягнута, а при надмірно надлишкової може проскакувати задане значення, т. к. потужний нагрівальний прилад чинності теплової інерції продовжує виділяти якийсь час тепло навіть після відключення електроживлення.

При випаровуванні вологи з поверхні термодатчика можливе спотворення вимірюваної температури.
