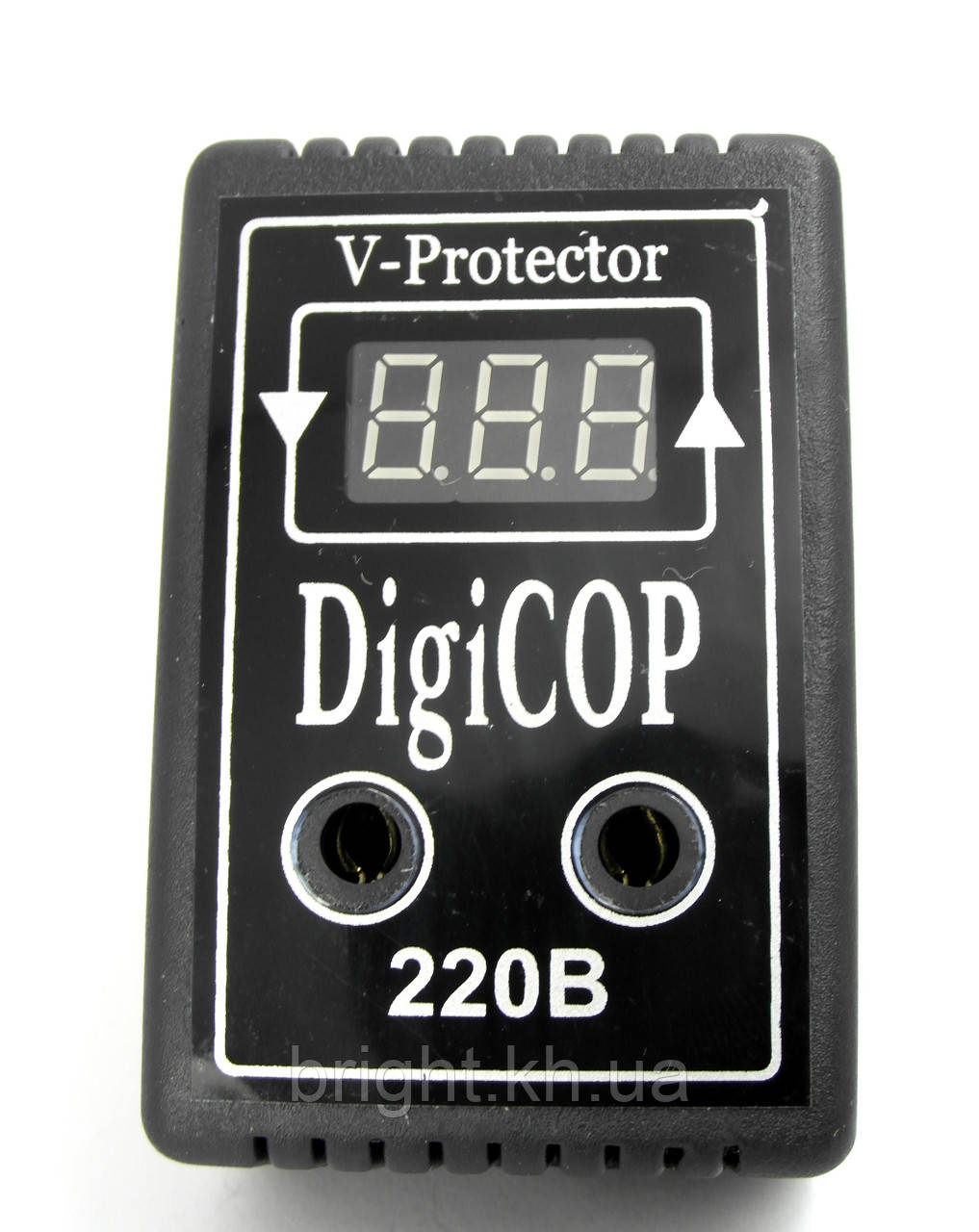

Цифрове реле напруги Digi COP 10А (захист від перепадів напруги) Харків

4. Інструкція по експлуатації
Якщо прилад виконаний в корпусі для установки на ДІН-рейку, встановіть прилад на ДІН-рейку і підключіть згідно зі схемою, зображеної на стінці приладу. З електричної ланцюга не можна виключати автомат струмового захисту! Якщо ж прилад в корпусі з виделкою і розеткою, підключить навантаження до приладу, а прилад до електромережі. Якщо напруга не в нормі, на індикаторі буде показано миготливе напруга в мережі. Якщо напруга в нормі, а навантаження ще не підключена, на індикаторі поперемінно буде показано, то миготливе напруга в мережі, то час, що залишився до включення навантаження (або лише час, в залежності від моделі). Якщо навантаження підключена, на індикаторі буде показано напруга в мережі. У всіх випадках миготіння вольтметра означає, що напруга на виході приладу відсутня. Якщо напруга в мережі не в нормі, навантаження до мережі підключається до тих пір, поки напруга не прийде в норму.
Зміна параметрів, заданих за замовчуванням описано нижче. При натисканні на кнопку прилад покаже нижня межа
відключення, значення межі буде мерехтіти. У цьому режимі кнопкою значення нижньої межі можна збільшити, а кнопкою зменшити. Крок установки 1 Вольт. При натисканні на кнопку прилад покаже верхня межа відключення, значення межі буде мерехтіти. У цьому режимі кнопкою значення верхньої межі можна збільшити, а кнопкою зменшити. Крок установки 1 Вольт. З режимів встановлення нижньої і верхньої межі прилад виходить автоматично через 3 секунди після натискання кнопки.
При натисканні на обидві кнопки прилад покаже час затримки включення, значення буде мерехтіти. Час відображається в секундах. У цьому режимі кнопкою значення затримки можна збільшити, а кнопкою зменшити. Крок установки часу 5 секунд. З режиму установки затримки, через 3 секунди після натискання кнопки прилад перейде в режим індикації мінімального і максимального значення напруги за час, що минув після попереднього скидання цих показань. Спочатку на індикаторі з'являться символи LLL, після цього мінімальна напруга за минулий час, потім символи ННН, після них максимальна напруга за минулий час, потім символи Err, після них кількість відключень (аварійних ситуацій) за минулий час та після цього прилад перейде в режим вольтметра. Якщо під час індикації мінімального і максимального значення і
кількості відключень натиснути кнопку або , на індикаторі з'являться символи «ЕЕЕ», значення мінімального і максимального напруги та кількості відключень за минулий час будуть стерті з пам'яті, і реєстрація почнеться з поточного моменту. Змінні параметри зберігаються в енергонезалежній пам'яті приладу.

5. Особливості експлуатації
1. Для холодильників і систем, у яких присутні компресори малої потужності, значення параметра Час затримки включення необхідно встановлювати не менше 300 сек (5 хв). 2. Прилад працездатний при будь-якому розташуванні в просторі. 3. У приладі використовується небезпечна для життя напруга - Не підключати прилад в розкритому стані!!!

6. Інформація для фахівців
У приладі передбачена можливість коригування показань вольтметра. При необхідності приладу вольтметр можна налаштувати по еталонному вольтметру. Для цього необхідно натиснути обидві кнопки приладу і утримувати їх близько 6 секунд до появи на індикаторі значення напруги та трьох крапок, що світяться. Далі кнопкою показання вольтметра можна зменшити, а кнопкою збільшити, домагаючись потрібних свідчень вольтметра. Через 6 секунд після останнього натискання кнопок, прилад перейде в основний режим.
