Тижневий Таймер добовий програмований TM 41 FERON на DIN рейку

603 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
  • Код: TM 41
Тижневий Таймер добовий програмований TM 41 FERON на DIN рейку
Тижневий Таймер добовий програмований TM 41 FERON на DIN рейкуВ наявності
603 ₴
+380 (95) 860-38-81
  • +380 (97) 001-34-43
    Viber
+380 (95) 860-38-81
  • +380 (97) 001-34-43
    Viber
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Таймер Feron TM41 призначений для вмикання і вимикання електроприладів у вказаний вами час. На відміну від аналогічних йому розеток-таймерів, даний таймер встановлюється на DIN-рейку. Це дуже зручно, так як не всі прилади підключаються до мережі через розетку. Тижневий таймер Feron TM 41 ви зможете встановити в коробці поруч з автоматами. Корпус таймера досить компактний і займе не більше двох осередків.

Функціональність аналогічна популярній розетки-таймеру Feron TM41. Має можливість установки різних програми по днях тижня. Ви можете задати однакову програму на кожен день і перетворити в добовий таймер (кожні добу однакова послідовність включень і виключень). Задавши необхідний цикл один раз, ви можете більше ні про що не турбуватися: вбудований акумулятор не дасть скинутися програмі, навіть якщо у вас буде довготривале відключення електрики.

Застосувавши реле часу на дін рейку, ви автоматизуєте роботу своїх електроприладів, які виведені на DIN-рейку. Це може бути бойлер, котел, зовнішнє освітлення, вивіски та рекламні конструкції, система поливу або вентиляції. Наявність 8-ми таймерів, дозволяє запрограмувати до восьми інтервалів часу в добу.

Приклад. Вам необхідно нагріти воду в бойлері в період з 10:00 до 10:40 щодня.

Для програмування ми першим ділом виставляємо реальний час (див. інструкцію). Далі встановлюємо таймер: включення в усі дні тижня в 10:00, вимикання в усі дні тижня в 10:40. Таймер буде включати бойлер і вимикати його в заданий час і кожен день до тих пір, поки ви не зміните програму.



Керівництво по експлуатації


ОПИС
Тижневе програмоване реле часу Feron TM41 призначений для автоматичного включення/вимикання електротехнічного обладнання через заданий проміжок часу протягом тижня і управління різними пристроями.
Реле має 1 перекидний контакт.
ОСОБЛИВОСТІ
• 10 програм включення/вимикання;
• Кварцовий мікроконтролер;
• Установка часу з точністю до хвилини;
• Рідкокристалічний дисплей (LCD);
• Монтаж на DIN-рейку.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ


Діапазон комутованих напруг

-180...240 В, 50 Гц

Кількість каналів

1

Комутаційна здатність

~16А/220В (cos ф = 1)

Кількість програм вкл/викл

10

Мінімальний задається інтервал часу

1 хв

Похибка часу

± 2 секунди в день (при 25°С ± 1°С)

Харчування

-220...240В, 50/60 Гц

Споживана потужність

< 4 ВА

Скидання

Ручний

Умови
експлуатації

Температура

-10...+50°С

Вологість

< 95% RH

Г абаритні розміри

36х86х65 мм

Вага

120 г



ЕЛЕМЕНТИ УПРАВЛІННЯ ТА СХЕМА ПІДКЛЮЧЕННЯ

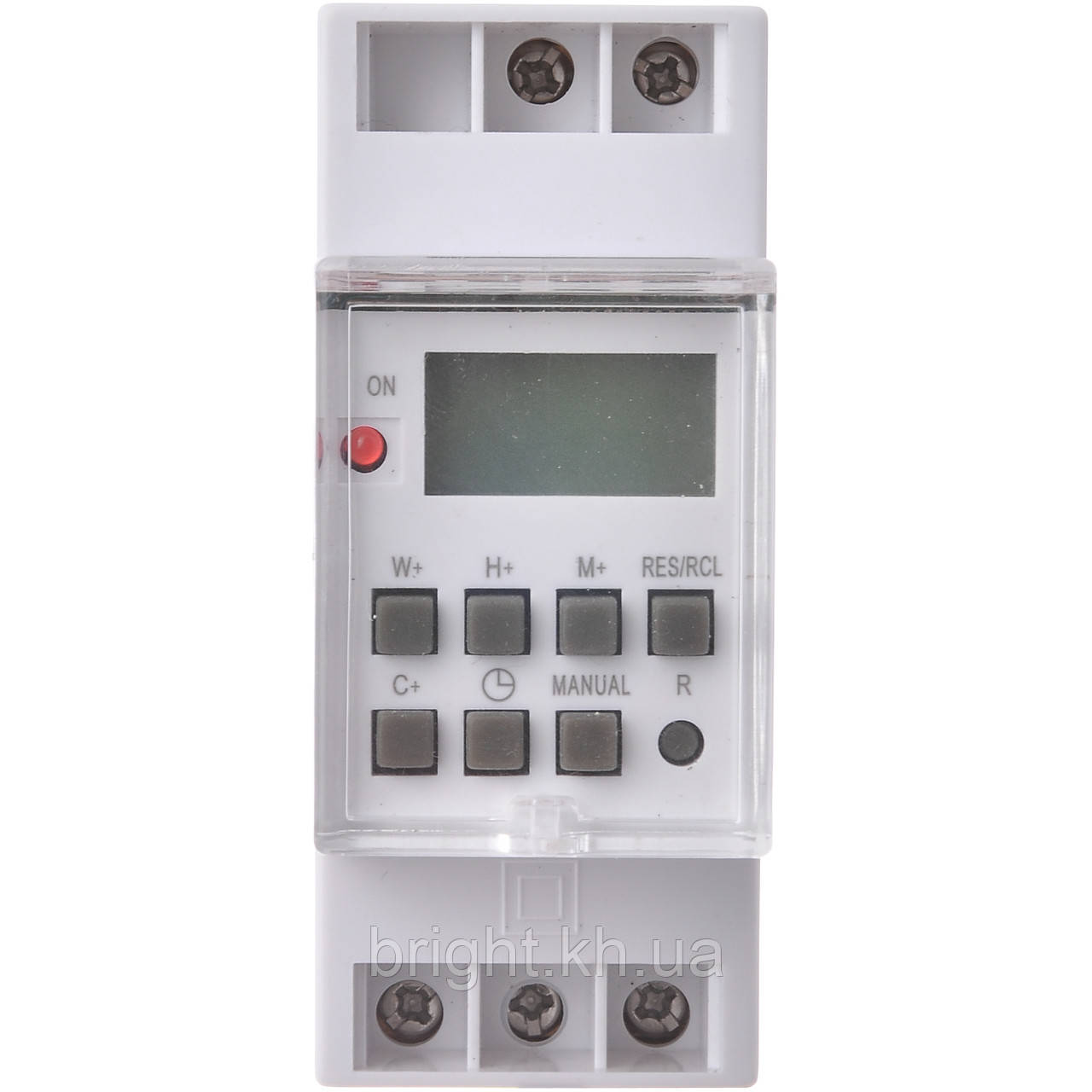

Елементи передньої панелі:
ON - індикатор включення/вимикання
- кнопка входу/навігації по меню програмування D+ - кнопка завдання дня тижня H+ - кнопка завдання годин M+ - кнопка завдання хвилин 0 - кнопка налаштування відображення часу MANUAL - кнопка вкл./викл. встановленої програми/завдання поточного стану C/R - кнопка вкл/викл обраної програми RESET - кнопка скидання
Підключення:
Напруга живлення подається на затискачі 1 і 2. Вихідний пристрій (перекидний контакт):
4 - прощій контакт,
5 - нормально розімкнутий контакт,
3 - нормально замкнутий контакт.
ПОРЯДОК РОБОТИ
1. Підключіть пристрій до джерела живлення. При першому включенні повинна зарядитися вбудована батарея. Це може зайняти кілька хвилин. Після зарядки батареї пристрій автоматично включиться. Натисніть кнопку RESET для повернення до заводських налаштувань. Протягом 5 секунд відбувається ініціалізація пристрою.
2. Для встановлення поточного часу і дня тижня утримуйте кнопку ©, після чого натисніть кнопку D+ (день), H+ (годинник), M+ (хвилини) необхідне число раз. Позначення днів тижня: MO - понеділок, TU - вівторок, WE - середа, TH - четвер, FR - п'ятниця, SA - субота, SU -неділя.
3. Для перемикання між 12 і 24-годинний часовими шкалами утримуйте кнопку © натиснутою протягом 5 секунд. За промовчанням установлено 24-годинна шкала. При перемиканні в 12-годинний режим на індикаторі з'явиться надпис АМ (ранок) або РМ (вечір).
4. Запрограмуйте пристрій у відповідності з таблицею.


Крок

Нажимаемая
кнопка

Виконувана функція

Індикація

1

©

Завдання включення першої програми

1, ON

2

D+

Завдання дня *

День тижня (MO-SU)

3

H+

Завдання години

Година (0-24, AM, PM)

4

M+

Завдання хвилини

Хвилина (0-59)

5

©

Завдання першої програми вимикання

1, OFF

6

Повтор кроків 2-4

Завдання дня, години, хвилини, каналу

День тижня, година, хвилина, канал

7

Повтор кроків 1-6

Завдання 2-10 програм включення/вимикання

См. кроки 1-6

9

C/R

Вкл/викл обраної програми

Параметри прогр. (вкл) або - : - - (викл)

8

©

Вихід з режиму програмування із збереженням змін

Поточний час, стан і т. п.

8

MANUAL

Завдання поточного стану (вкл/викл) і авторежиму

ON, OFF, AUTO



Примітки: 1. При включенні вихідного пристрою запалюється додатковий індикатор ON на лицьовій панелі.
2. * 10 різних режимів: будь-який день тижня, сім днів тижня, п'ять робочих днів тижня з понеділка по п'ятницю, вихідні дні (субота та неділя).

Характеристики
Основні
ВиробникFeron
Країна виробникУкраїна
Матеріал корпусуПластик
Тип монтажуНа DIN рейку
Технічні характеристики
Кількість каналів1
Мінімальний струм комутації16 А
Номінальна робоча напруга змінного струму220 В
Частота струму50 Гц
Кількість алгоритмів роботи10
Користувальницькі характеристики
Гарантія1 рік
Інформація для замовлення
  • Ціна: 603 ₴
